Станции управления насосами

СУНА

ЗАО "Сервотехника-Нева" реализует мелкосерийное производство систем частотного управления группами (2-6) насосных агрегатов типа СУНА.

Применение преобразователей частоты в системе управления насосами позволяет:

сократить затраты на электроэнергию
продлить ресурс насосов
обеспечить стабильность давления в магистрали

За счет применения управляющего контроллера, появляется возможность обеспечить непрерывную работу насосной станции, даже при возникновении аварийных и нештатных ситуаций (переключение на другой насос при выходе из строя работающего насоса, переключение на резервную сеть при пропадании питания в основном фидере, и.т.п.).

Станция предназначена для автоматического и ручного управления группой насосных агрегатов с асинхронными электродвигателями, работающих в системе водоснабжения, с целью поддержания заданного уровня давления или разности давлений воды в магистрали.

Состав станции управления

Преобразователь частоты, фирмы "КЕВ" (Германия), включенный в контур регулирования давления, осуществляющий контроль напряжения и токов, имеющий устойчивость к коротким замыканиям и обеспечивающий управление производительностью насосов.
Программируемый логический контроллер, фирмы "FATEK" (Тайвань), обеспечивающий выполнение заданного управляющего алгоритма; реализует функции контроля и управления преобразователем частоты и группой магнитных пускателей.
Программируемый измерительный контроллер, фирмы "BRAINCHILD" (Тайвань), реализующий заданный алгоритм управления и имеющий электронное табло индикации текущего и заданного значения регулируемого параметра (давления).
Дроссель (НЧ - фильтр), фирмы "КЕВ" (Германия), защищающий преобразователь частоты от воздействия бросков питающего напряжения.
Автоматы защиты сети.
Группа магнитных пускателей силовой коммутации с тепловыми реле защиты электродвигателей насосов.
Выносной датчик давления.
Датчики - реле давления.

Основные функции

Поддержание заданного давления на выходе группы насосов в автоматическом и ручном режиме. Осуществляется изменением производительности работающего насоса.
При недосаточном уровне давления воды в магистрали подключение регулируемого насоса непосредственно к сети и регулирование следующего по приоритету насоса.
Подключение выбраного насоса непосредственно к сети при отказе преобразователя частоты или логического контроллера, при отключении оператором любого из насосов, или подключении его непосредственно к сети, автоматическое управление этим насосом не производится.
Задание оператором уровня давления в магстрали с помощью задатчика давления.
Автоматический контроль за работой станции и индикация:
- Режима работы
- Отключения преобразователя от сети
- Работающих насосов
- Аварийных остановов любого из насосов
Электромагнитная и тепловая защита преобразователя и двигателей.

Основные режимы работы

Автоматический
- Основной
- Резервный 1 и 2
Ручной

В основном автоматическом режиме осуществляется частотное регулирование одного насоса, а также автоматический выбор количества подключаемых насосов, отключение работающего насоса при его неисправности и выдача аварийных сигналов.

При отказе преобразователя частоты станция переходит в резервный режим работы.

Резервный режим работы определяется оператором перед включением станции.

В резервном режиме 1 включается на постоянную работу от сети только один включенный и исправный насос.

В резервном режиме 2 производится поддержание величины заданного давления определением количества подключаемых насосов. Включение насосов производится релейно программируемым измерительным контроллером без участия преобразователя частоты, т.е. управление производится только по одной координате. В этом режиме также один раз в трое суток производится изменение порядка чередования работы насосов.

Таким образом, станция имеет дополнительный резервный канал управления, что повышает ее надежность. В резервных режимах 1 и 2 производится управление электроприводами задвижек. Задвижки открываются после запуска насоса и закрываются перед его остановом. Информация об открытии и закрытии задвижек снимается с "сухих контактов" концевых выключателей. В ручном режиме оператор подключает насосы к сети нажатием соответствующих кнопок.

Исполнение

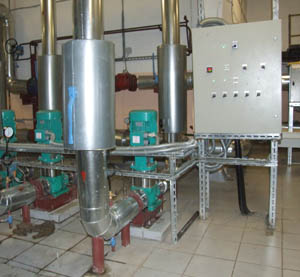

Система расположена в электрическом шкафу управления степени защиты не ниже IP54, имеющем на лицевой стороне арматуру индикации и управления.

Станция управления насосными агрегатами обеспечивает:

Экономию электроэнергии и снижение потребления воды
Ограничение пусковых токов в сети
Увеличение ресурса электродвигателей насосов
Защита электродвигателей насосов от перегрузки
Исключение гидроударов в магистрали, уменьшение аварий и связанных с ними потерь
Наличие каналов резервирования
Наличие системы индикации
Уменьшение количества дежурного и ремонтного персонала
