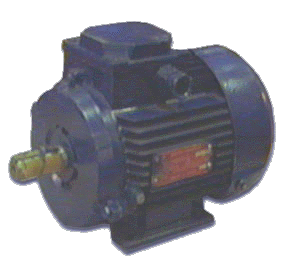

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором АИР80

Характеристики

Электродвигатели общепромышленного применения для работы от сети 380 В при частоте 50Гц с высотой оси вращения (ВОВ) 80 мм. Монтажные исполнения: IМ1081, IМ2081, IМ2181, IМ3081. Выпускаются для работы в умеренном (УЗ) климате (другие специсполнения по заказу). Степень защиты двигателя IР44.

АИР 80 А2 с частотой вращения 3000 об/мин
АИР 80 B2 с частотой вращения 3000 об/мин
АИР 80 А4 с частотой вращения 1500 об/мин
АИР 80 B2 с частотой вращения 1500 об/мин

Основные технические данные электродвигателей

Тип двигателя Мощность, кВт Частота вращения, об/мин КПД, % С0S "фи" Масса, кг

АИР 80 А2 1,5 3000 82 0,85 13,0

АИР 80 В2 2,2 3000 83 0,86 15,0

АИР 80 А4 1,1 1500 76 0,70 12,5

АИР 80 В4 1,5 1500 78 0,82 14,4

Тип двигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	С0S "фи"	Масса, кг
АИР 80 А2	1,5	3000	82	0,85	13,0
АИР 80 В2	2,2	3000	83	0,86	15,0
АИР 80 А4	1,1	1500	76	0,70	12,5
АИР 80 В4	1,5	1500	78	0,82	14,4

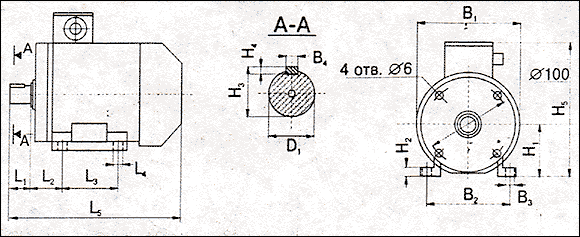

Габаритные, установочные и присоединительные размеры электродвигателей

Тип двигателя L1 L2 L3 L4 L5 B1 B2 B3 B4 H1 H2 H3 H4 H5 D1

АИР 80 А, В 50 50 100 10 320 188 125 10 6 80 7 24.5 6 218 22
