Электродвигатели асинхронные трехфазные с короткозамкнутым ротором АИР71

Характеристики

Электродвигатели общепромышленного применения для работы от сети 380 В при частоте 50Гц с высотой оси вращения (ВОВ) 71 мм. Монтажные исполнения: IМ1081, IМ2081, IМ2181, IМ3081. Выпускаются для работы в умеренном (УЗ) климате (другие специсполнения по заказу). Степень защиты двигателя 1Р44.

АИР 71 А2 с частотой вращения 3000 об/мин
АИР 71 В2 с частотой вращения 3000 об/мин
АИР 71 А4 с частотой вращения 1500 об/мин
АИР 71 В4 с частотой вращения 1500 об/мин

Основные технические данные электродвигателей

Тип двигателя Мощность, кВт Частота вращения, об/мин КПД, % С0S "фи" Масса, кг

АИР 71 А2 0,75 3000 79 0,80 8.6

АИР 71 В2 1,1 3000 79 0,80 9,1

АИР 71 А4 0,55 1500 75 0,73 8,3

АИР 71 В4 0,75 1500 75 0,80 9.4

Тип двигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	С0S "фи"	Масса, кг
АИР 71 А2	0,75	3000	79	0,80	8.6
АИР 71 В2	1,1	3000	79	0,80	9,1
АИР 71 А4	0,55	1500	75	0,73	8,3
АИР 71 В4	0,75	1500	75	0,80	9.4

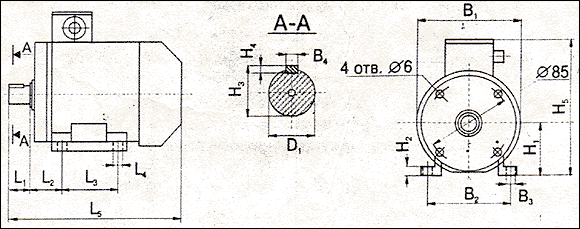

Габаритные, установочные и присоединительные размеры электродвигателей

Тип двигателя L1 L2 L3 L4 L5 B1 B2 B3 B4 H1 H2 H3 H4 H5 D1

АИР 71 А, В 40 45 90 7 272 163 112 10 6 71 8 21.5 6 188 19
