Электродвигатели асинхронные трехфазные с короткозамкнутым ротором АИР63

Характеристики

Электродвигатели общепромышленного применения для работы от сети 380 В при частоте 50 Гц с высотой оси вращения (ВОВ) 63 мм. Монтажные исполнения: IМ1081, IМ2081, IМ3081, IМ2181, IМ3082. Выпускаются для работы в умеренном (УЗ) климате (другие специсполнения по заказу). Степень защиты двигателя IР44.

АИР 63 А2 с частотой вращения 3000 об/мин
АИР 63 В2 с частотой вращения 3000 об/мин
АИР 63 А4 с частотой вращения 1500 об/мин
АИР 63 В4 с частотой вращения 1500 об/мин
АИР 63 А6 с частотой вращения 1000 об/мин
АИР 63 В6 с частотой вращения 1000 об/мин

Основные технические данные электродвигателей

Типдвигателя Мощность, кВт Частота вращения, об/мин КПД, % С0S "фи" Масса, кг

АИР 63 А2 0,37 3000 72 0,86 4.7

АИР 63 В2 0,55 3000 75 0,85 5,4

АИР 63 А4 0,25 1500 68 0,67 4,6

АИР 63 В4 0,37 1500 68 0,70 5,5

АИР 63 А6 0,18 1000 56 0,62 4,5

АИР 63 В6 0,25 1000 59 0,62 5,3

Типдвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	С0S "фи"	Масса, кг
АИР 63 А2	0,37	3000	72	0,86	4.7
АИР 63 В2	0,55	3000	75	0,85	5,4
АИР 63 А4	0,25	1500	68	0,67	4,6
АИР 63 В4	0,37	1500	68	0,70	5,5
АИР 63 А6	0,18	1000	56	0,62	4,5
АИР 63 В6	0,25	1000	59	0,62	5,3

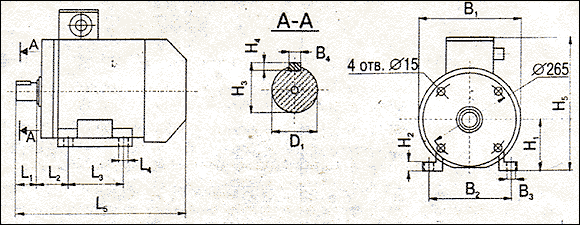

Габаритные, установочные и присоединительные размеры электродвигателей

Тип двигателя L1 L2 L3 L4 L5 B1 B2 B3 B4 H1 H2 H3 H4 H5 D1

АИР 63 А, В 30 43 80 7 227 135 100 7 5 63 7 16 5 154 14
